ウルトラソニックカッター ウルトラソニックカッター

ウルトラソニックカッター ウルトラソニックカッター

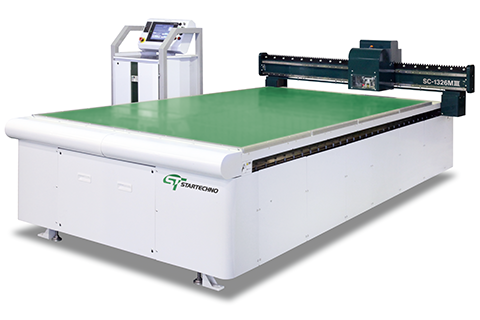

 CFRP(炭素繊維強化プラスチック)をはじめ、各種プラスチック・積層材・ゴム・紙などの工業用シート材を、精密・強力・高速、そして自在にカッティング。 大量生産から、多品種・少量生産まで、高いパフォーマンスを発揮します。 また、ロボキャリビジョンシステムとのカップリングで、不安定な3次元形状のワークに対する精密な加工が可能となります。



高出力超音波

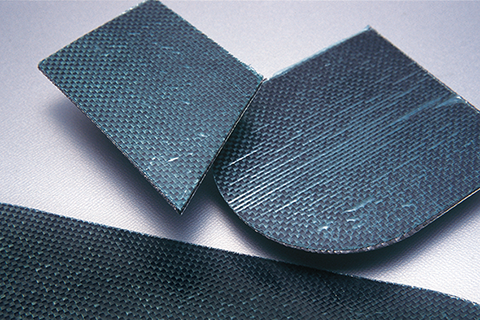

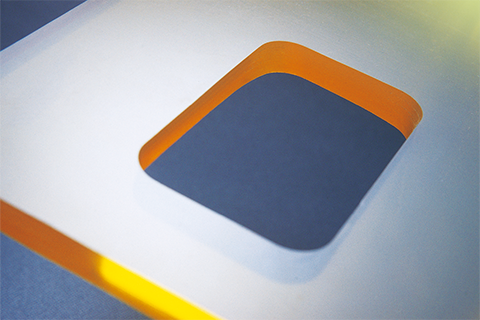

 500Wの高出力超音波で、これまで不可能であった硬い材料や、厚い材料のスムースな切断も可能です。 切削屑がほとんど発生せず、材料をクリーンなままで切断加工することができます。 毎回切断終了時に刃の高さを測定し、切断時に生じた刃先の磨耗損傷を自動検出する機能により、つねにシャープな状態の刃で、安定した切断加工を続けることができます。 (写真は加工例・CFRPシートおよび PU / t10mm / Hardness=90)



高精度で高速な動作

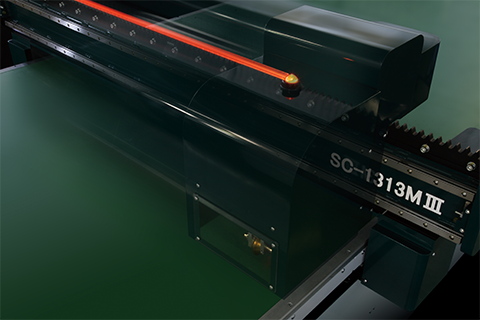

 X・Y・Z・θの4軸を、高性能・高トルクのACサーボモーターで駆動。制御システムには強力なCPUを搭載し、無数の計算点を滑らかに結んで行きます。 最高速度1,000mm/sec、繰り返し精度0.1mmの、高速で正確な切断加工を実現しました。



マルチヘッドシステム

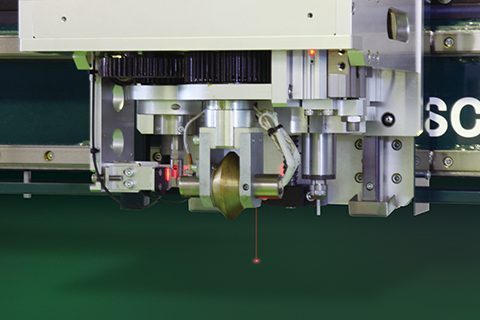

 ツールヘッドは、超音波カッターの他に、スピンドル(エンドミル)・ドリル・熱罫線ローラー・ペン・ポンチを装着可能なマルチヘッドシステムを採用。 ツールを簡単に切り換えることができ、さまざまな平面加工のニーズにすばやく応えます。



強力熱罫線ローラー

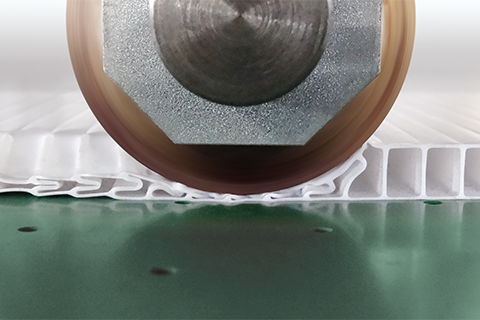

 熱罫線ローラーは、最大圧力100kg・最高温度150ºCというハイパワー。ひとつの加工プログラム内で、ローラーの高さを変更することも可能です。



レーザー加工ユニット

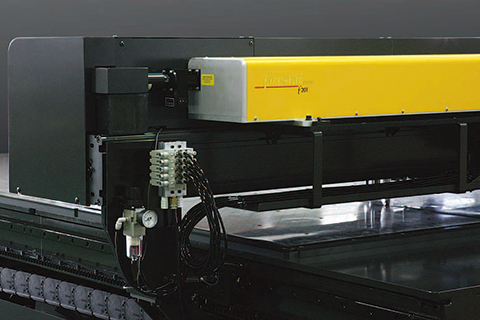

 ツールヘッドのオプションとして、CO2レーザー加工ユニットを用意しました。レーザーによる、より正確でシャープな切断やマーキング加工が簡単に実現します。 標準ツールやレーザー加工ユニット以外の機能も、オプションで対応可能です。

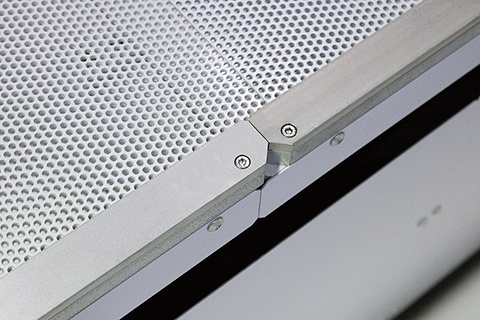

ニーズに応えるテーブルユニット拡張

 テーブルはユニット式になっており、必要に応じて連結することで、より大きなシート材の切断・マーキング加工を可能にします。 ニーズの変化にフレキシブルに対応する、ユニークなシステムです。



専用ソフト・コントローラーによる優れた操作性

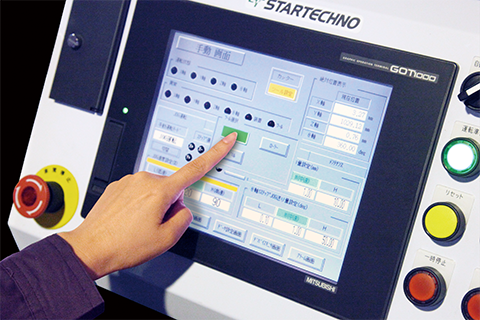

 カットデータ作成アプリケーションSCAM-Z1.0を標準搭載。DXFファイルから、加工用プログラムを容易に作成することができます。 独自開発の簡易NC制御により、データは正確・高速に処理され、駆動モーターへ出力されます。 コントローラーには、視認性・操作性に優れた大型タッチパネルを装備しており、設定操作はスピーディーで簡単です。
* CADシステムは、付属されていません。
